PV-fordonsmonterade system

Detta system använder solpaneler installerade på fordonskarossen (t.ex. taket) för att ladda fordonets batterier. Det ger ström till:
- Startbatteri för att förhindra problem med startstopp på grund av låg laddning.
- Batteri för apparater som luftkonditionering och kylskåp när de parkeras.
- Inbyggda anordningar som luftkonditionering för att minska bränsleförbrukningen.
- Nya energibilsbatterier för att förlänga körsträckan.
Lämplig för fordon som skåpbilar och husbilar.

Systemet kräver anpassad konfiguration med flexibla parametrar baserade på specifika applikationskrav.

Kontakta oss Ladda ner

produktdetaljer

King Kong Pro-serien solpaneler

Högeffektiv monokristallin kisel av klass A

laminerad solpanel

Patentnummer: ZL 2024 2 0137117.3

King Kong PRO solpaneler använder en originell distribuerad diodteknik. Under samma skuggningsförhållanden har den fördelen av högre uteffekt jämfört med vanliga moduler. Den är inkapslad i 3,2 mm ultravitt härdat glas och skyddad av en ram av aluminiumlegering. Det finns skruvhål för installation på ramen, vilka kan användas för plan installation.

Produktparametrar

STC: Strålningsstyrka 1000 W/m², modultemperatur 25°C, AM 1.5

Parameternamn	Parameter
Celltyp	TOPCON monokristallin
Modell	HTDS-ETF130-20	HTDS-ETF100-20
Standardeffekt	130W	100W
Toppspänning	19,9V	21,2V
Toppström	6,53A	4,71A
Spänning i öppen krets	23,94V	25,51V
Kortslutningsström	6,92A	5,12A
Storlek	106058030mm	94554030mm
Nettovikt	6,5 kg	5,4 kg
Systemspänning	DC1000V
Strömfelområde	±3 %
IP-klass	IP67
Kabeldiameter	4 mm², De positiva och negativa elektroderna är vardera 900 mm
Fyllningsfaktor	MC4
Glastyp	3,2 mm härdning, LC, ultravit
OTR	- 40℃— +80℃
TkPower	- 0,30 %/℃
TkSpänning	- 0,28 %/℃
TkCurrent	+0,05 %/℃

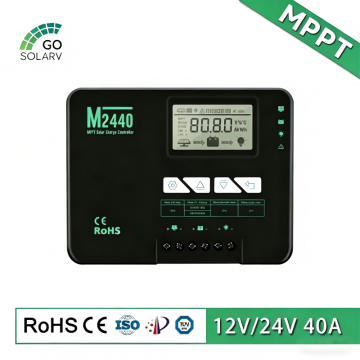

Solenergiladdare

Patentnummer: ZL 2018 2 1299429.5

MPPT-modul för maximal effektmätning

MPPT-solcellsregulatorn används för att styra PV-panelens batteriladdning. Den inbyggda MPPT-modulen för maximal effektmätning kan detektera solpanelens spänning i realtid och spåra det högsta spännings- och strömvärdet (VI), så att systemet kan ladda batteriet med maximal effekt. Den appliceras på solcellssystemet, vilket koordinerar arbetet hos solpaneler, batterier och belastningar, och har funktionen att skydda batteriet från överladdning och överurladdning.

Drag

✔ Avancerad teknik för spårning med dubbla eller flera toppar. När panelen är skuggad eller en del av panelen är skadad kommer IV-kurvan att bildas med flera toppar, och styrenheten kan fortfarande spåra den maximala effektpunkten noggrant.

✔ Inbyggd algoritm för maximal effektspårning, som är cirka 20 % högre än traditionell PWM-laddningseffektivitet, kan avsevärt förbättra energianvändningseffektiviteten hos PV-system.

✔ Upp till 99,9 % MPPT-spårningshastighet.

✔ Stödjer gelbatterier, förseglade batterier, öppna batterier, litiumbatterier etc.

✔ Strömbegränsat laddningsläge. När panelens ström överbelastas och laddningsströmmen är större än märkströmmen, minskar styrenheten automatiskt laddningseffekten för att driva den med märkströmmen.

✔ Stöd för automatisk identifiering av batterispänning.

✔ LED-felindikering, LCD-indikering av onormal information, bekvämt för användaren att fastställa systemfelet.

✔ LCD-skärmen visar enhetens driftsdata och status och stöder ändring av styrenhetens parametrar.

✔ Standard MODEBUS-protokoll för att möta kommunikationsbehov vid olika tillfällen.

✔ Extern Bluetooth, anslutning till mobiltelefonapp, för att visa solladdning och batterilagring i realtid.

Produktparametrar

(Obs: * n När systemspänningen är 12 V, n = 1; När systemspänningen är 24 V, n = 2)

Parameternamn	Parameter
Modell	HT-M2420/N	HT-M2430/N	HT-M2440/N	HT-M4860/N
Systemspänning	12V/24V Auto (FLD/GEL/SLD) Manuell (Li/Användare)			12V/24V/36V/48V Auto (FLD/GEL/SLD) Manuell (Li/Användare)
Tomgångsförlust	12mA (12V), 10mA (24V)			12mA (12V), 10mA (24V) 8mA (36V), 6mA (48V)
Maximal solenergi ingångsspänning
Nominell laddningsström	20A	30A	40A	60A
Maximal ingångseffekt för solcellssystem	300W/12V 600W/24V	450W/12V 900W/24V	600W/12V 1200W/24V	900W/12V 1800W/24V 2600W/36V 3200W/48V
Optiskt styrd spänning	5V*n
Ljusstyrd tid	10-tal
Nominell urladdningsström	20A
Driftstemperatur	-35ºC ~ +45ºC
Skyddsklass	IP32
Vikt	1,0 kg	2,0 kg	2,0 kg	3,0 kg
Kommunikationsläge	RS485 (Modbus)
Höjd över havet	≤ 3000 m
Storlek	18014071 mm	24518082,5 mm		28021090 mm
Parameternamn	Batterityp och relaterade parametrar
Batterityp	FLD	CELL	GEL (Standard)	ANVÄNDARE (konfigurerbar)	LI (konfigurerbar)
Utjämnande laddning spänning	14,8 V*n	14,6 V*n	--	Standard: GEL	--
Öka laddningsspänningen	14,6 V*n	14,4 V*n	14,2V*n	Standard: GEL	Standard 14,2 V*n
Flytande laddningsspänning	13,8V*n			Standard: GEL	--
Öka avgiften returspänning	13,2V*n			Standard: GEL	--
Överurladdningsretur spänning	12,6V*n			Standard: GEL	--
Överurladdningsspänning	11,1 V*n			Standard: GEL	Standard 11,1 V*n
Temperaturkompensationskoefficient	-3mV/2V/℃			Standard: GEL	--
